Beschreibung

Innovationen

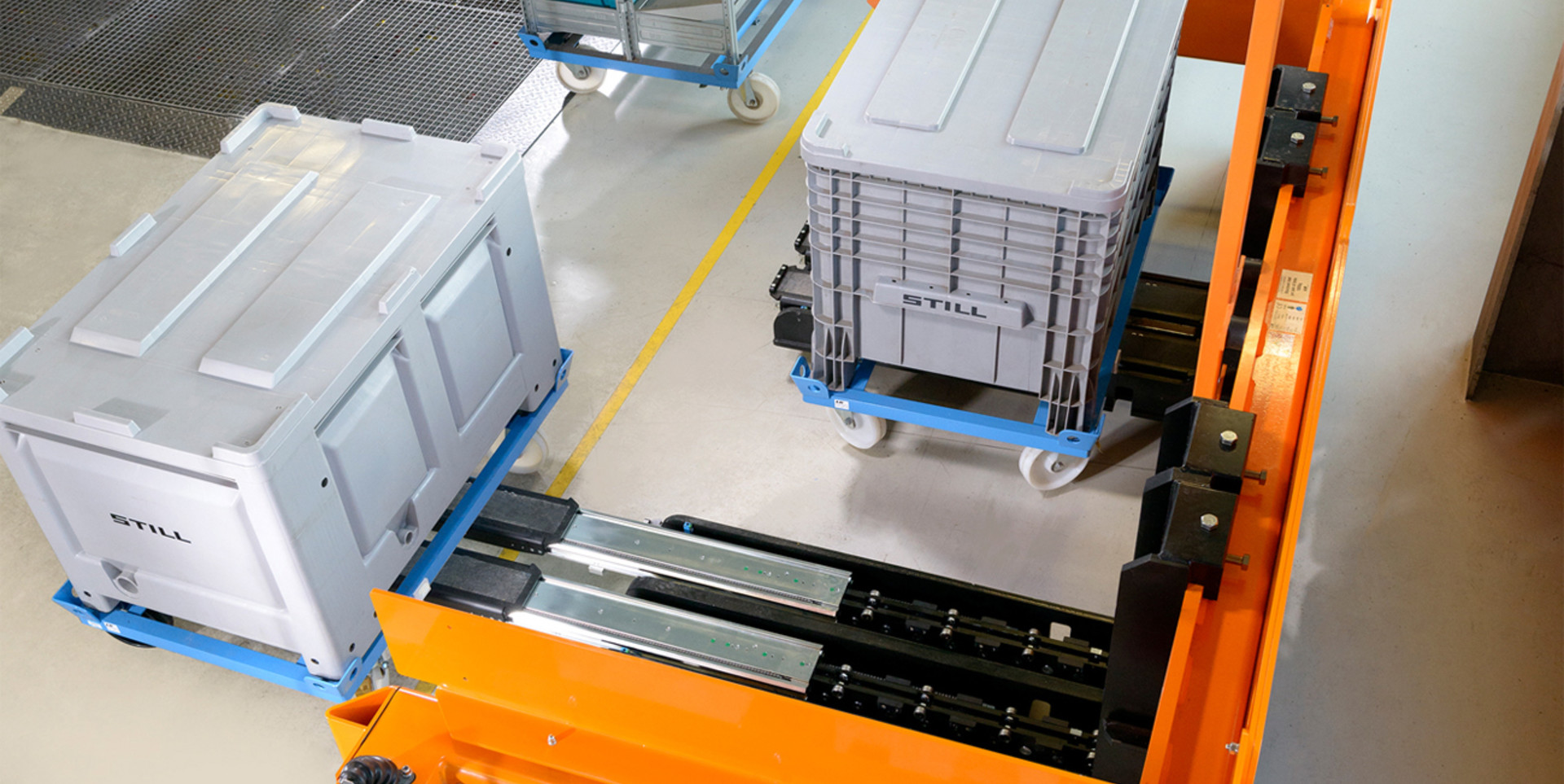

Die von Still implementierten LiftRunner-Systeme bestehen aus einem Zugfahrzeug vom Typ LTX und den LiftRunner-Rahmen(Anhänger) sowie Trolleys (rollbare Lastträger). Für den Transport der überdimensionierten und schweren Ladungsträger wurde ein Routenzugsystem mit C-Rahmen implementiert. Standardmäßig sind Still LiftRunner-C-Rahmen bis zu einer Tragfähigkeit von 1.600 kg ausgelegt – können aber auch in kundenspezifischer Größe und Tragfähigkeit konstruiert werden. Um das Be-und Entladen eines Routenzuges mit überdimensionierten Ladungsträgern zu ermöglichen, wurden die C-Rahmen erstmalig mit zwei elektrisch angesteuerten, zweifach teleskopierbaren Gabelpaaren mit bis zu 1.000 kg Tragkraft ausgestattet und damit der Be-und Entladeprozess des Routenzuges automatisiert. Über ein Fahrzeugterminal mit Touchscreen werden die beweglichen Gabeln vom Fahrerarbeitsplatz aus gesteuert und eine intuitive Bedienung des Routenzuges ermöglicht. Die über dem Rahmen installierte Fischaugenkamera ermöglicht eine 360-Grad-Sicht über die Anhänger sowie die Be-und Entladeplätze und projiziert dieses Livebild auf das Fahrzeugterminal. Darüber hinaus werden dem Fahrer über das Terminal die sinnvollen Aktionsoptionen angezeigt. An belegten Entladeplätzen kann er nur Ladungsträger aufnehmen, an freien Plätzen kann er nur Ladung abgeben. Zusätzlich installierte Laser-Positionierhilfen ermöglichen einen exakten Stopp des Zugfahrzeugs zur präzisen Platzierung der Ladungsträger am gewünschten Lagerort.

Marktrelevanz

Während bei einem standardmäßigen Routenzugeinsatz die Ladung manuell auf Trolleys in die LiftRunner-Rahmen ein- oder aufgeschoben werden, war es aufgrund der hohen Gewichte notwendig diesen Prozessschritt zu automatisieren. Ermöglicht wurde dies durch die elektrische die Ansteuerung der Gabeln des LiftRunner C-Rahmens über das Fahrzeug-Terminal im Fahrerarbeitsplatz. Durch das automatische Be- oder Entladen ergaben sich neue Anforderungen an die Sicherheit bei der Nutzung des Still LiftRunner-Systems. Mit der zusätzlich installierten Fischaugenkamera wurde ein perfekter Rundumblick über jeden einzelnen Anhänger und den Be-und Entladeplatz gewährleistet. Das projizierte Livebild auf dem Fahrzeugterminal ermöglicht es dem Fahrer auf unvorhergesehene Ereignisse zum Beispiel Fußgänger sofort zu reagieren und sorgt damit für maximale Sicherheit beim Be-und Entladen. Weiterhin ermöglicht die Laser-Positionierhilfe eine präzise Be- und Entladung.

Kundennutzen

Das Still LiftRunner-System mit den speziell entwickelten teilautomatisierten C-Rahmen bringt die Vorteile von Routenzügen auch dorthin, wo der Warentransport aufgrund von überdimensionierten Ladungen nur manuell möglich war. Neben einer standardisierten Produktionsversorgung konnte die Transportkapazität für diese speziellen Transportprozesse um 800 Prozent (von einer Palette auf acht Paletten) erhöht werden. Zudem profitiert das Unternehmen der Getriebeherstellung von einer deutlichen Reduzierung des Platzbedarfes in Gängen und Abladestellen da große Ladungen wie beispielsweise Getriebegehäuse nun längs und nicht mehr quer transportiert werden können. Ein weiterer positiver Effekt ist die Kostensenkung durch Einsparung an Personal und Equipment bei gleichzeitiger Steigerung der Prozesssicherheit. Während früher für den Transport der überdimensionierten Ladungsträger zwei Personen und zwei Frontstapler benötigt wurden, erledigt diese Transporte heute eine Person mit einem einzelnen Routenzug bestehend aus einem Schleppfahrzeug vom Typ LTX und zwei automatisierten C-Rahmen. Zudem punktet das LiftRunner Routenzugsystem durch ein Höchstmaß an Ergonomie. Durch die Kombination aus intuitivem Bedienkonzept über das Fahrzeugterminal und der automatisierten Be-und Entladung entfallen die Auf-und Absteigevorgänge und das übliche Schieben der schweren Lasten komplett und sorgen für eine physische Entlastung des Mitarbeiters.
